Enerji ve Alarm Entegrasyonu — Uygulama Örneği

Akü, tank, alarm, kontrol çıkışları ve Modbus enerji verilerinin tek sistemde toplandığı gerçek tekne uygulaması. Aşağıdaki I/O listesi projede kullanılan bağlantıları göstermektedir.

I/O listesi

Girişler (0/12V-24V):

Sintine Alarm1
Sintine Alarm2
Sintine Alarm3
Sintine Alarm4
Pis Su Pompası1
Pis Su Pompası2
Pis Su Pompası1 Overload
Pis Su Pompası2 Overload
Duman/Yangın Alarmı–Mutfak
Duman/Yangın Alarmı–Salon
Duman/Yangın Alarmı–Makine Dairesi

Analog Girişler:

Tatlı Su Tank Seviye
Pis Su Tank Seviye
Yakıt Tank Seviye
Tuvalet Tank Seviye
Sıcaklık Sensörü Mak Dairesi
Sıcaklık Sensörü Mutfak

Çıkışlar:

Sancak Feneri
İskele Feneri
Pupa Feneri
Silyon Feneri
Demir Feneri
Pis Su Pompası1
Pis Su Pompası2
Yangın Alarm Sireni

AC/DC Ölçümler:

Victron Modbus
MultiPlus
2x MPPT
Lithium BMS
3x Enerji Analizörü

Enerji izleme ekranları

Üç adet Modbus uyumlu enerji analizörü, AC ölçümlerinin YatComm ekranında izlenmesi için sisteme entegre edilmiştir.

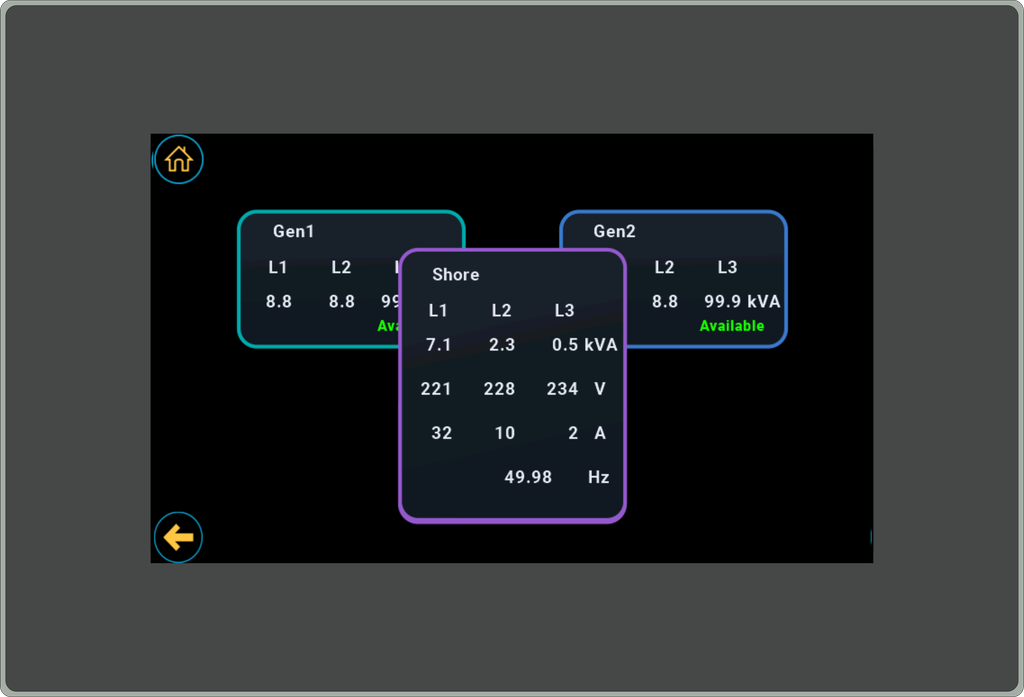

Üç fazlı AC enerji izleme ekranı

Victron cihazları, Modbus dönüştürücü üzerinden YatComm ana modülüne bağlanmıştır.

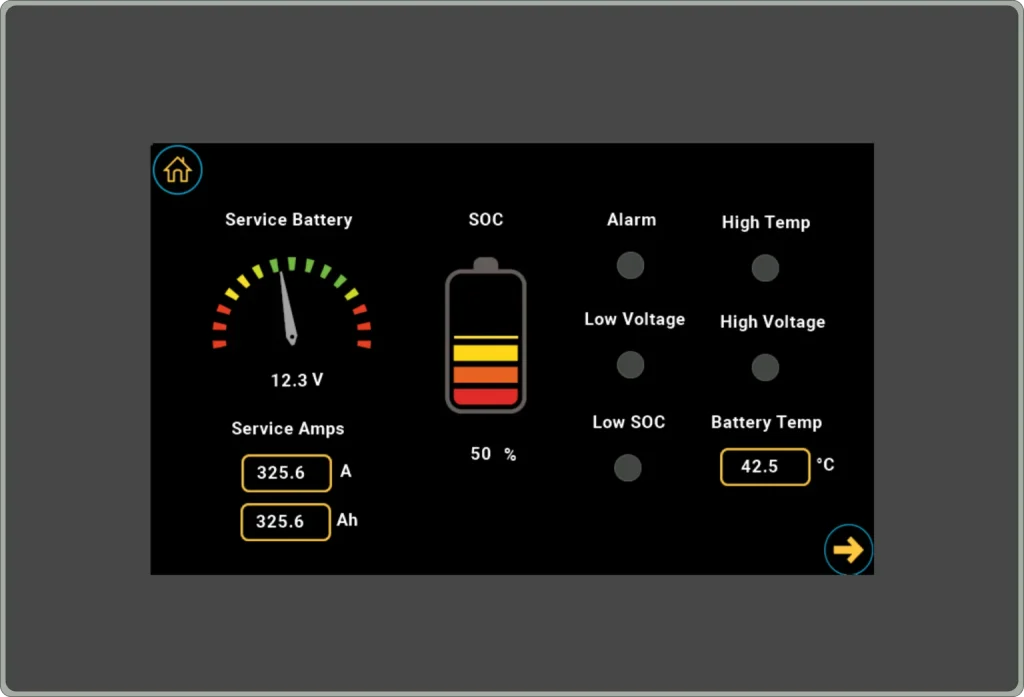

Servis aküsü izleme ekranı

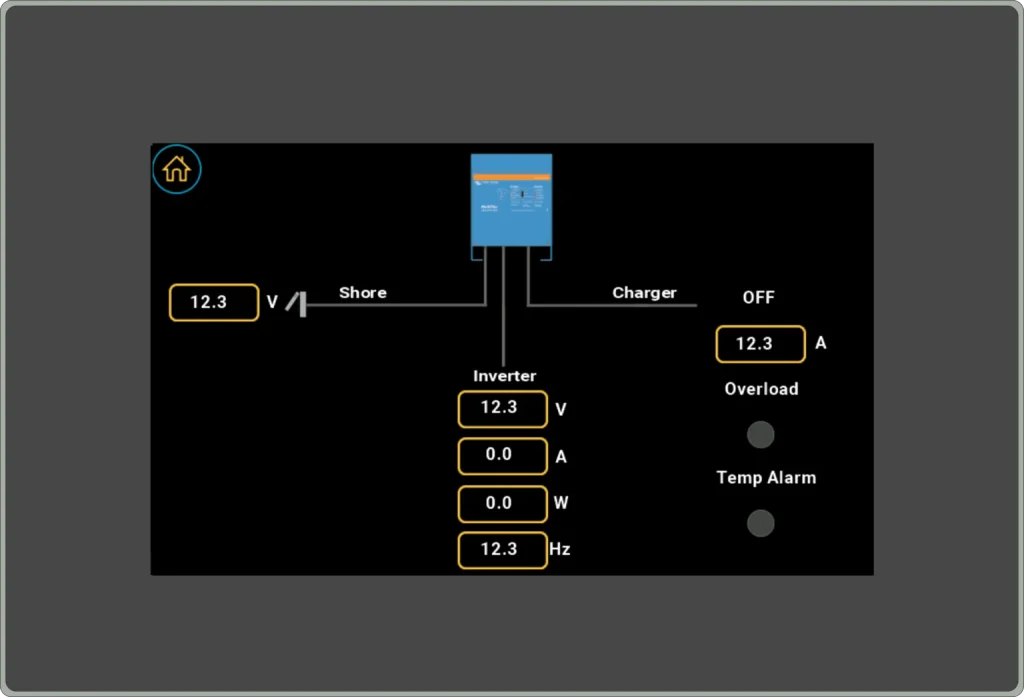

Victron AC/DC enerji izleme ekranı
